КОМПЛЕКТ МАЧТЫ: ПОДЪЕМНИК +5 СЕКЦИЙ ТИПОВЫХ, +1 СЕКЦИЯ  ПОД ПОВОРОТНОЕ УСТРОЙСТВО.СПЕЦИАЛЬНЫЕ ЦЕНЫ ДЛЯ РАДИОЛЮБИТЕЛЕЙ!+ПОДАРОК. Мачты могут быть треугольного или квадратного сечения. Фасонные изделия оцинковываются. Изготавливаем секции для составных мачт, колья  для оттяжек. Оттяжки с изоляторами. Кронштейны для  крепления антенн на мачту .

Подробности можно узнать у наших менеджеров по телефону или через электронную почту.











Представляем вашему вниманию выдвижную мачту треугольного сечения  "Дон-1" . Мачтовое устройство     ( МУ ) представляет собой  ферменную конструкцию и может быть выполнено и поставляться  в двух вариантах

–  выдвижном  или составном .Выдвижные мачты  очень удобны в  при установке различных антенн поворотного типа ( проволочных антенн ), эксплуатации , проведении профилактических работ антенно-фидерных устройств. Очень удобно на таких устройствах монтировать около земли антенные системы   различных типов и поднимать их на рабочую высоту.

      Мачтовые устройства составного типа менее удобны , но они дешевле и могут быть использованы в случае установки стационарных небольших антенн или в случае применения проволочных  антенн.

     Нашими инженерами было разработано многоцелевое мачтовое устройство , которое оказалось востребовано  радиолюбителями и организациями , занимающимися предоставлением  профессиональной связи.Перед нами была поставлена задача разработать небольшое и удобное мачтовое устройство , которым можно было бы  легко и удобно  пользоваться ,  чтобы оно было бы простым , прочным  и  отвечало требованиям  как  радиолюбительского общества,так и профессионалов, было бы  легким при транспортировке и установке ,  доступной по цене каждому радиолюбителю нашей страны и радиолюбителям, находящимся в странах бывшего СССР, а также небольшим организациям с ограниченным бюджетом.

Cо времени   возникновения радиолюбительства было изобретено множество различных видов антенных систем .Особенную популярность приобрели направленные антенны. Для вращения таких  антенных систем направленного типа использовались различные виды  опорно-поворотных механизмов. Самые надежные , зарекомендовавшие себя,  оказались поворотные механизмы изготовленные в СССР , такие как  от РЛС  П-12 (“Енисей” классификация НАТО –Spoon Rest  ) , П-10  ( Классификация НАТО –Spoon Rest B ),  поворотный механизм антенны запросчика  П-10 , который в радиолюбительском обществе назвали  “блин” . Вышеуказанные  поворотные механизмы оказались долговечными и прочными и могли нести высокую нагрузку . Но, в наше время, запасы таких списанных устройств стали иссякать . Невозможность достать такие поворотные механизмы и их дороговизна , тяжелое мачтовое оборудование для них , заставили  рассмотреть создание других вариантов  мачтовых  устройств для радиолюбителей и профессионалов ,  которые были доступны по цене .

 При разработке МУ не обошли вопросы использования  мачтовых сооружений в различных соревнованиях по радиолюбительству , когда необходимо организовать выездную точку для участия в соревнованиях,имея ограниченную площадь установки антенн. Альтернативным вариантом может быть в этом случае армейская телескопическая мачта для Р-140 . Но не всегда такая мачта подходит , поскольку сконструирована в основном для проволочных антенн и  легких направленных антенн.

    Наиболее популярными и востребованными  в наше время оказались опорно-поворотные устройства , которые производит фирма Yaesu. Поэтому нашими инженерами  были разработаны специальные секции для установки и эксплуатации таких устройств в составе антенных систем поворотного типа .

   Предлагаемое мачтовое устройство может широко использоваться как радиолюбителями , так и профессионалами в области профессиональной связи - для установки различных антенн. В этом случае мачтовое устройство может комплектоваться  специальными креплениями .Такие крепления могут быть выполнены по эскизам заказчика.

 Ниже , в таблице , приведены  характеристики мачтового устройства.

                                          Характеристики мачтового устройства " Дон-1"

         Масса оборудования     Высота     Ярусы оттяжек

Площадка для установки

         (Радиус)



 Не более 70кг на высоте 20,25м

    2,99-20,25м

   (со станком )

           3              до 13 м  Не более 120 кг на высоте 2,0 м

   2,0-20,25м

  (без станка)

           1                  1,5 м



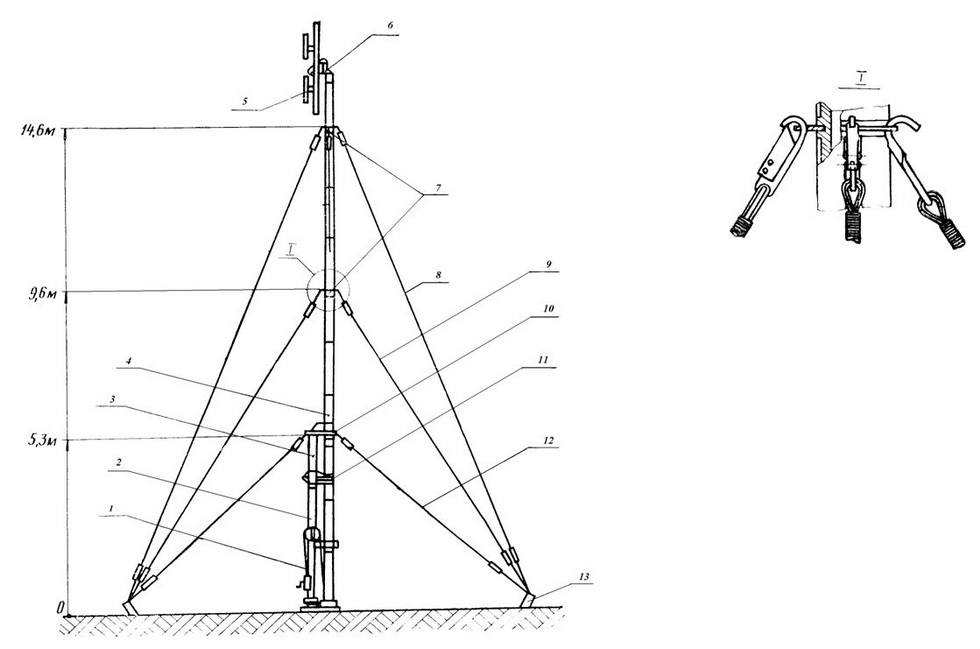

                                      Краткое описание конструкции мачтового устройства.

  Мачта  Дон-1 предназначена для установки на нее поворотных и проволочных антенн , камер видеонаблюдения ,осветительных приборов,различного метеооборудования и ветровых генераторов. Имеет небольшие габариты  в разобранном состоянии . Секции такой мачты имеют рабочую длину 1,905м. Вес секции 10 кг .Сечение треугольное .Сторона треугольника 200мм.Направляющие секций изготовлены из стальных труб . Укосины секций изготовлены из стального круглого проката  диаметром 8 мм. Стыковка  секций – пальце болтовой замок.Пальцы секции , расположенные в верхней части секции , при стыковке вставляются в нижнюю часть секции, поднятой в станке . Стыкуемая  секция  приподнимается при помощи каретки станка и лебедки  , пальцы входят в отверстия в направляющих до упора , после чего ,изнутри стыкуемых ферм ,  секции скрепляются болтами.

     Станок –подъемник имеет длину 2,99 мм .Оснащен подъемным механизмом , прочной кареткой для подъема вставляемых в станок-подъемник секций , плитой –основанием .Станок может быть изготовлен в нескольких вариантах .

1- может быть цельным

2- может состоять из дух частей.

3- может быть съемный.

    Ствол мачты может состоять из 10 секций и одной секции для поворотного устройства или одной секции с трубостойкой для крепления проволочных или штыревых антенн. При использовании МУ более  шести секции в стволе мачты , МУ комплектуется усиленными секциями – опорной  , при полной высоте еще дополнительно двумя промежуточными секциями – усиленными .Полезная нагрузка до 70 кг на высоте до 20,25м . Изделие покрыто полимерной порошковой краской , стойкой к ультрафиолету.Полимеризация порошкового покрытия осуществляется в печи при температуре 200 градусов . Цвет изделия может быть красно- белый , зеленый. Мачтовое устройство может быть покрыто эмалью другого типа - цвета военной техники. Детали МУ , ролики , болты , и прочие фасонные изделия покрываются цинком  при помощи гальванического метода . В отдельных случаях,по желанию заказчика, все изделие может быть покрыто цинком  методом горячего цинкования .Возможна поставка элементов ствола мачтового устройства без станка-подъемника . В этом случае ствол мачты возможно будет установить методом падающей стрелы , либо методом наращивания при помощи автовышки .

Доставка заказчику может осуществляться при помощи транспортных компаний , авиатранспортом , железнодорожным транспортом . ( cм. раздел "Как купить" )

   Ниже представлены фотографии изделия в разобранном виде и установленном , с антеннами .



         180420131398Ролик подъемного механизмаопресованный трос лебедки подъемного механизма

         Комплекты мачты на этапе            Ролик подъемного              Опресованный трос лебедки
          сборки и комплектации                     механизма                      подъемного механизма


        IMG_20150626_183506 Мачта в разобранном виде , готовая к транспортировкеDSC09790

        Плита основания  с  раз-          Мачта в разобранном виде                Цвета покраски

          грузочной площадкой



        DSC09289DSC09435270320131343

           покрытые цинком детали                крепление оттяжек                   опорная плита



             DSCN0315    Мачта с установленной антенной    IMG_0069

                  Станок-подъемник                    С тяжелой антенной "OB"           Со "Cпайдером"

                                                         Такелаж мачтового устройства

  Оттяжки мачтового устройства изготавливаются из стального троса 4 или 5 мм . Толщина троса оттяжек зависит от величины полезной нагрузки , устанавливаемой на мачту и высоты подъема МУ. Оттяжки могут быть с изоляторами ИАО-2 или без них . Орешковые изоляторы могут располагаться на различной длине друг от друга на расстоянии от 2 до 6 м . При установке коушей  , изоляторов на оттяжках , концы троса запрессовываются в стальные гильзы,покрытые цинком.

             DSC09441DSC09439DSC09440

                     Запресованный трос               Стеновые крепления                Готовая оттяжка



          Установка мачтового устройства на лифтовое помещение многоэтажных домов.

     Для установки мачтового устройства на крышах многоэтажных домов применяется специальное крепление.

Крепление устанавливаться таким образом , что мачтовое устройство не будет установлено непосредственно на кровле здания . Одно из удобных мест установки мачтовых устройств на крышах зданий - это места возле лифтовых помещений. В этом случае крепление  может быть установлено непосредственно на  стене лифтового помещения при помощи шпилек М20 ( стена сверлиться под шпильку М20 насквозь.Делать это рекомендуется после согласования с соответствующими эксплуатационными службами ), либо при помощи стальных анкеров . Количество шпилек 8 шт (количество анкеров 8 шт ).

   Разметку отверстий необходимо произвести так , чтобы после установки крепления оно было выше на 100-200 мм чем уровень кровли.После того , как будет произведена разметка на стене и просверлены отверстия , крепление МУ устанавливается и крепится к стене при помощи шпилек или анкерных болтов. Затем на горизонтальные полки крепления устанавливается плита основания мачтового устройства и крепится при помощи болтов М10. После этого устанавливается подъемник мачтового устройства или основание ствола мачты  на плиту основания и производится последующий поэтапный монтаж мачтового устройства .Полезный вес нагрузки 250 кг.



                   Площадка для крепления Мачты Дон-1 к лифтовому помещению_2                         Площадка для крепления МУ Дон_1 к лифтовому помещению_1

                                   Пример установки                                                 Общий вид



 Вопросы можно задавать по электронной почте , через диалоговое окно на

 сайте или режиме on-line - в  любое время.



                       Звоните с 8-00 МСК до  19-00 МСК . Телефон +7-863-273-43-23
