#1 cxem

Отправлено

Выложил видео-показ, прошивка МИКАСа.

#2 ded-nik-2010

Отправлено

Добрый день. Посмотрел видео, на картинке все красиво и просто.
На практике микас71.....01 с пзу 541 нитка на связь не выходит.
Загрузчик комбик 2.1.8 Не считывает флеш.
Какую ставить скорость? Да шнур китайский может в нем беда, хотя диагностика
на нем идет. Соединял все правильно. Если можно опиши это все более подробно.
Спасибо .

#3 cxem

Отправлено

Оборудование:
1. ЭБУ МИКАС-7
2. Адаптор K-line (лучше под COM-порт)
3. Компьютер ПК или ноутбук (лучше под COM-порт)
4. Блок питания +12v или аккумулятор

Программы:
1_Combi_218_protivo - для прошивания
2_Motor-tester - для диагностики

для прошивания:
подключаете ЭБУ по приведенной схеме, включаете выключатель S2, ждете 3 - 5 секунд, включаете S1 и запускаете программу Combi_218_protivo

Прикрепленный файл  MIKAS_7+ adaptor.JPG   71,81К   152 Количество загрузок:

#4 ded-nik-2010

Отправлено

Спасибо за быстрый ответ.
Интересует какую скорость выставлять в загрузчике?
Можно ли продиагностировать на столе программой
АВТО-ТЕСТЕР3?

#5 cxem

Отправлено

1. ноутбук (под COM-порт) + Адаптор K-line (под COM-порт)= Всё работает, без настроек.
(если у вас USB, то эти "танцы под бубен" обсуждаются в отдельных темах)
2. программа "АВТО-ТЕСТЕР" работает с ЭБУ МИКАС-7 на столе, как и многие другие программы.

#6 Широков

Отправлено

Меня тоже интересует МИКАС 7.1. У меня КОМБИЛОАДЕР версия 2.15. У меня не выходит на связь при чтении. Как быть?

#7 cxem

Отправлено

Пробуйте подать +12v на 37-ногу, в последнюю очередь.

#8 Широков

Отправлено

спасибо. попробую .

#9 ded-nik-2010

Отправлено

У меня получилось только при помощи winflashecu 113.
Этот загрузчик работает без танцев с бубном на китайсом синем шнурке.

#10 Tima182

Отправлено

По схеме 19 нога -акб, мне для микас 241 соеденить 6 ногу соеденить с -акб?

#11 geshanam631

Отправлено

Меня тоже интересует МИКАС 7.1. У меня КОМБИЛОАДЕР версия 2.15. У меня не выходит на связь при чтении. Как быть?

Шьёт( и диагностит) все Микасы без проблем, без доработки. Исключение 64 блок (для прошивки 2-х режимки, надо выпаять резюк и впаять перемычку, а однорежимка шьётся и без доработки).Проверено.

Сообщение отредактировал geshanam631: 24 Сентябрь 2013 - 22:23

Ремонтировать - хорошо, а хорошо ремонтировать - ещё лучше !

#12 geshanam631

Отправлено

Мужики, Вы хоть на даты смортите, сбили столку :tormoz:

Ремонтировать - хорошо, а хорошо ремонтировать - ещё лучше !

#13 cxem

Отправлено

Tima182
6-нога к прошивке ЭБУ никакого отношения не имеет.
У вас проблема с ДМРВ. Смотрите схемы подключения ДМРВ к ЭБУ.
Прикрепленный файл  1_71n.gif   387,21К   69 Количество загрузок:
Прикрепленный файл  3_71p.gif   148,35К   88 Количество загрузок:

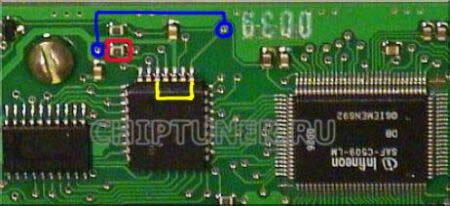

Доработка ЭБУ под плёнку.
Прикрепленный файл  P-N.jpg   190,85К   80 Количество загрузок:

#14 Tima182

Отправлено

Я читал что нужно подходящее ПО для ЭБУ, и у ДМРВ пленочного соеденить 1-й с 4-м выводом.
Или паять ЭБУ надо? И шить с любыи пленочным ДМРВ, и не надо замыкать 2 контака на ДМРВ?
Стандартный ЭБУ под пленочный ДМРВ, с проводкой все хорошо.
После прошивки пленочного эбу, выпаять лишние и впаять не достающие детали, все?
Мой то Микас вы знаете. в конце 01.

Сообщение отредактировал Tima182: 25 Сентябрь 2013 - 14:33

#15 cxem

Отправлено

Прошейте свой ЭБУ(E0000541-нитка) прошивкой E0000580-плёнка.
Подключите ДМРВ-плёнка, проверьте на 6-ноге ЭБУ массу.
Если масса не появилась, то замкнуть контакты 1-й с 4-м ДМРВ-плёнка.

#16 Tima182

Отправлено

Большое спасибо. Уточнил про машину, оказывается евро 2, салон крайслер, газ 105, старый эбу VS 5.6, машина с катализатором.
Приступаю к переделке эбу, выпаивая лишнее, кстати надо ли менять микросхему?
Можно ли прошить если эбу перепаять?

#17 Tima182

Отправлено

Я уже доработал микас 01 под пленку. Осталось прошить. И настроить флаг машины.

#18 Tima182

Отправлено

Ну ни в какую нет связи с эбу, делал по схеме, закалебался щелкать выключатели...

#19 gonta

Отправлено

Возьмите халявный Винфлеш.Подключите ЭБУ согласно распина:
19 контакт ЭБУ - Масса
55 контакт ЭБУ - К-Лайн
27 контакт ЭБУ - Включение зажигания (+12В)
18 контакт ЭБУ - Неотключаемое питание (+12В)
42 контакт ЭБУ - Разрешение программирования (+12В)
37 контакт ЭБУ - Питание от главного реле (+12В)
И шейте на здоровье!
А комбиком 2.18 только людей смешить!

Сообщение отредактировал gonta: 30 Сентябрь 2013 - 13:58

Сварка, автоэлектрика, диагностика, чип-тюнинг.
Я не занимаюсь ОДО, ГБО, сигами.

#20 Tima182

Отправлено

Винфлеш не видит, нет связи с эбу. Даже не диагностирует по USB. На FT232 и LM339.
А адаптер диагностику проводит в машине нормально.

Сообщение отредактировал Tima182: 30 Сентябрь 2013 - 14:10
