Основная «болячка»  двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания.  Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора.  Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема –  установкой бесконтактной системы зажигания  на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет.  Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или  авторынке в нашей стране:

1.       Коммутатор от ВАЗ 2108

2.       Датчик Холла от ВАЗ 2108

3.       Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4.       Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5.       Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

комплектующиеgetImage (4)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной  1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания.  Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

getImagegetImage(7)

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу.  Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке,  к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод  «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

схема

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему,  подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось  подать искру в нужное время в цилиндры, для этого:

Изготавливаем пластину для крепления датчика Холла.

Требований  к форме пластины как таковых нет. Она должна обеспечивать крепление датчика Холла  на определенном расстоянии от оси якоря.

getImage (2)

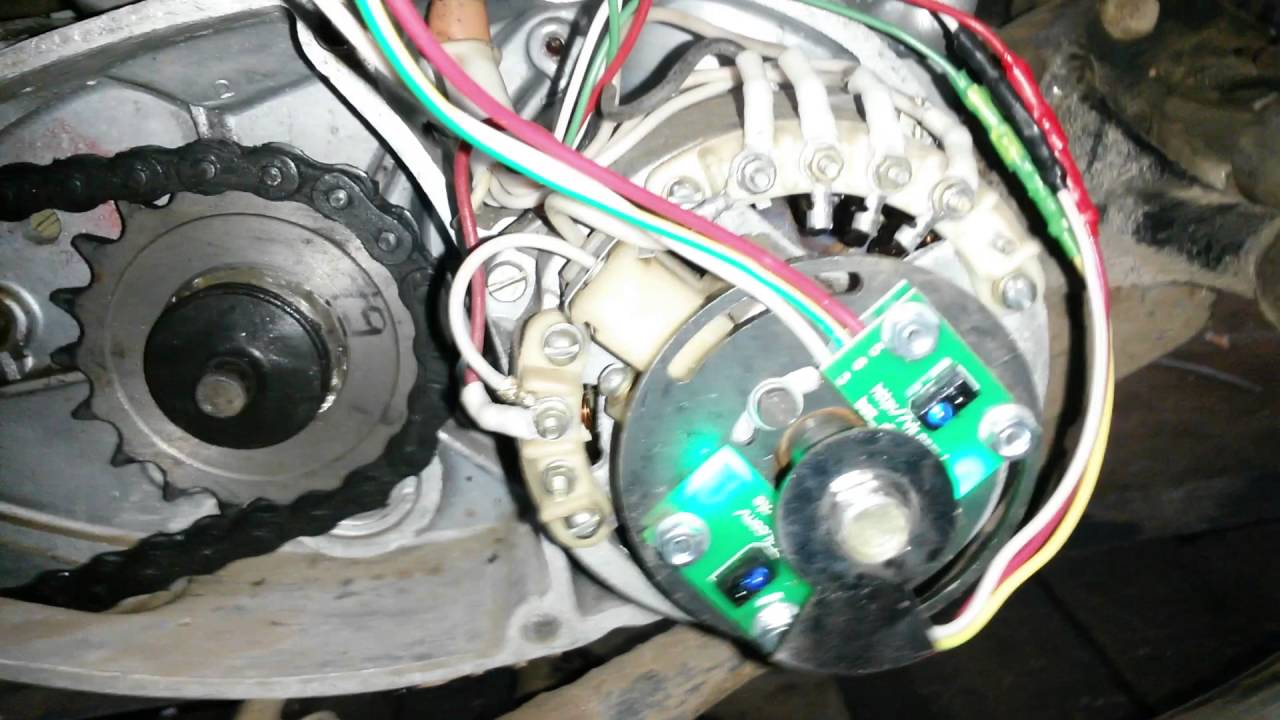

Приблизительную разметку центрального отверстия и вырезов для винтов крепления к генератору можно скопировать со старой, снятой пластины крепления контактов. Размечаем крепление датчика Холла таким образом, что бы расстояние до задней стенки датчика через щель магнитов от центра якоря  было в районе 60-65 мм. Можно проточить в изготавливаемой пластине дополнительные канавки в креплении к генератору для обеспечения небольшого вращения пластины вокруг оси (для облегчения установки момента зажигания), но можно этого и не делать, а просто прикрепить наглухо пластину к генератору. Сверлим, подтачиваем, подгоняем по месту, устанавливаем пластину с датчиком Холла на генератор.

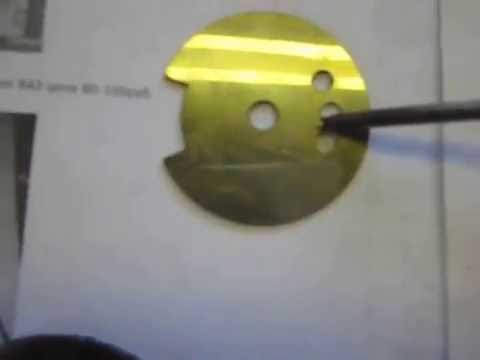

Изготавливаем модулятор «Бабочку»

Следующий момент, необходимо точно измерить расстояние от центра якоря до задней стенки датчика Холла через щель магнитов. Это расстояние берем за основу для изготавливаемого модулятора. В чистоте радиус модулятора должен получиться на два миллиметра меньше, чем измеренное расстояние, это необходимо для зазора между стенкой датчика и краем модулятора.

Выпиливаем из листового металла квадратную заготовку с длиной стороны равной расстоянию от центра якоря до задней стенки ДХ  умноженного на два. Размечаем центр квадрата. Размечаем от этого центра внутри квадрата одну окружность нужного радиуса, а вторую окружность радиусом примерно 15 мм. Размечаем сектора внутри большей окружности. Проводим линию через центр окружности. Отмеряем транспортиром или треугольником от центра  угол в 60 градусов и проводим вторую линию через центр. На заготовке получается четыре сектора. Два по 60 градусов и два по 120 градусов. Узкие сектора помечаем карандашом или фломастером на выброс. Сверлим в центре размеченной квадратной заготовки отверстие диаметром 8 мм. Аккуратно вырубаем зубилом круг. Линия разметки окружности остается на заготовке. Далее в отверстие вставляем болт, зажимаем заготовку гайкой с обратной стороны и вставляем в патрон дрели. Включаем дрель и напильником или камнем выравниваем неровности и биения наружной кромки заготовки,  полученные от зубила. Стачиваем до размера в чистоте.  В результате получается идеальный круг нужного диаметра. Зажимаем заготовку в тиски. Аккуратно ножовкой или шлифмашинкой выпиливаем сектора до размеченной внутренней окружности. Внутреннюю часть сектора по нанесенной малой окружности вырубаем зубилом и обтачиваем напильником. Модулятор практически готов. Необходимо проверить, что бы противоположные срезы находились на одной прямой. Это нужно для синхронности в воспламенении цилиндров (на одинаковом расстоянии от ВМТ).

841

Достаточно, что бы хотя бы одна пара срезов лежала на одной  прямой.  Эти срезы секторов помечаем, что бы отличить их от нерабочих срезов. Дело в том, что искра образуется в момент ОТКРЫТИЯ шторки в датчике Холла.  То есть, когда заканчивается прохождение металлической части через датчик и начинается вырез. Это важный момент и его необходимо учитывать при установке модулятора на мотоцикл. Коленвал вращается ПО часовой стрелке, поэтому располагаем рабочую грань – выходящей из датчика. Относительно не рабочей входящей грани рабочая,  находится СЛЕВА.

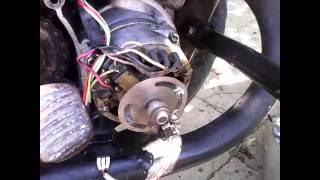

Устанавливаем  модулятор на  якорь генератора. Тут может понадобиться регулировка. Обычно подкладывается набор из нескольких шайб либо под модулятор, либо под датчик, для совмещения  шторки и прорези  датчика.  Шторка должна проходить примерно по центру прорези.  Вращающийся модулятор не должен задевать стенок датчика.

828

Установка момента зажигания.

Для установки момента зажигания можно использовать приспособления для определения момента искры, но будем считать, что приспособлений нет. Определяем момент искры по самой искре. Для этого используем штатный индикатор, который идет в комплекте мотоцикла для установки поршня в положение 2,8 мм до верхней мертвой точки. Если индикатора нет, то любыми подручными способами устанавливаем правый поршень в положение  2,8 мм до ВМТ. Модулятор не должен быть затянут на якоре. Включаем зажигание и проворачиваем модулятор по часовой стрелке до пробоя искры в свече. Повторяем операцию и запоминаем положение модулятора относительно якоря при прохождении искры. Затягиваем модулятор, стараясь не провернуть его относительно найденного положения.  (Вот тут пригодятся прорези на пластине)

Далее идет проверка и подгонка соосности рабочих граней модулятора, что бы искра была на обоих цилиндрах  на одинаковом удалении от ВМТ. Прокручивая коленвал, проверяем еще раз правильность установки момента зажигания для правого цилиндра, запоминая положение индикатора при котором происходит искра. Переустанавливаем индикатор в левый цилиндр, устанавливаем опережение 2,8 мм от ВМТ по индикатору и ловим в этом положении искру. Если все совпадает и искра там, где нужно, можно вас поздравить, настройка завершена, заворачиваем свечи, запускаем и наслаждаемся отныне ровной, на всех оборотах, работой мотора.

Если у вас искра появляется раньше или позже, то выполняем следующие действия.

Вариант А. Если на левом цилиндре искра появляется позже положения 2,8 мм до ВМТ. Необходимо прямо на мотоцикле немного подпилить надфилем ту шторку, которая выходит с датчика Холла, что бы добиться более раннего появления искры. Модулятор в этом случае не откручивайте и не снимайте, а то придется все устанавливать заново!

Вариант Б. Если на левом цилиндре искра появилась раньше чем, на правом, то есть,  не доходя до положения 2,8 мм до ВМТ. Отпускаем болт крепления модулятора и устанавливаем момент зажигания сначала для  левого цилиндра. Далее повторяем все вышеописанные действия начиная установку момента зажигания с левого цилиндра, плюс используем вариант А для доводки правого цилиндра.

getImage (11)

Петухов Николай

Редакция журнала благодарит Петухова Николая за любезно предоставленные материалы  для статьи.
