Отправитель Нити an

Отправлено: 01.03.2009 18:04  Обновлено: 01.03.2009 18:04

Администратор

Дата регистрации: 07.08.2008

Откуда: Рыбница

Сообщений: 2505

 Re: Импульсный регулятор на LM2576

По схеме видно что это понижающий импульсный стабилизатор. Собирал аналогичный, но повышающий.

CTRLESC

Отправлено: 09.04.2010 9:49  Обновлено: 09.04.2010 9:49

Младший сотрудник

Дата регистрации: 09.04.2010

Откуда: Комрат

Сообщений: 26

 Импульсный регулятор на LM2576

Ничего страшного что 4 нога будет замыкать на землю? вроде по даташиту нужно минимум 1 килоОм.
Что будет если выход замкнуть? т.е. есть ли защита от к.з.?

MACTEP

Отправлено: 09.04.2010 10:06  Обновлено: 09.04.2010 10:06

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576 Какого КЗ? КЗ не будет.
Посмотри даташит, по входу 4 стоит ограничивающий резистор R2
Открыть изображение в новом окне CTRLESC

Отправлено: 09.04.2010 10:35  Обновлено: 09.04.2010 10:45

Младший сотрудник

Дата регистрации: 09.04.2010

Откуда: Комрат

Сообщений: 26

 Импульсный регулятор на LM2576

в даташите в принципиальная схеме на странице 10 стоит резистор R1 а в схеме на сайте radio-hobby.org на рис. 2 через подстроечный резистор 4 нога в нижнем по схеме положении будет замыкать на землю.
и еще один вопрос боится ли микросхема короткого замыкания на выходе?

Гость

Отправлено: 11.04.2010 22:30  Обновлено: 20.04.2010 12:04

 Импульсный регулятор на LM2576

Непонятно, нафига R1 2 КОм? Я поставил 5 КОм, хотя вроде можно и больше.

CTRLESC

Отправлено: 22.04.2010 15:03  Обновлено: 22.04.2010 15:03

Младший сотрудник

Дата регистрации: 09.04.2010

Откуда: Комрат

Сообщений: 26

 Импульсный регулятор на LM2576

Собрал работает. резистор 100кОм. защита срабатывает при 6 А и падает до 3 на них и держится. Кпд от 70 до 90% зависит от выходного напряжения чем выше напряжение тем больше КПД

Гость

Отправлено: 20.11.2010 19:07  Обновлено: 20.11.2010 19:07

 Re: Импульсный регулятор на LM2576 Цитата:

По схеме видно что это понижающий импульсный стабилизатор. Собирал аналогичный, но повышающий


А повышающий на какой мелкосхеме? grom

Отправлено: 17.03.2011 22:24  Обновлено: 17.03.2011 22:24

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Re: Импульсный регулятор на LM2576 Цитата:

Фактически, самое современное оборудование использует в виде автономных источников питания и импульсных регуляторов.

Что использует оборудование?
Цитата:

позволяет собирать так же легко, как использование 7805.

Корявый перевод.
Цитата:

Как упомянуто раньше, диод D1 защищает от входного напряжения обратной полярности.

Нигде не упомянуто.
Цитата:

Значение 2 кОма будет оптимальным. Я использовал проволочное сопротивление.

А проволочное то зачем?
Рис.2 в этой статье не соответствует даташиту, по даташиту четкое деление R1 и R2 MACTEP

Отправлено: 17.03.2011 22:32  Обновлено: 17.03.2011 22:32

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Re: Импульсный регулятор на LM2576 Гром, ты достал уже.

1. Надо тебя нанять в качестве цензора...
2. И в качестве переводчика.
3. У проволочных мощность повыше и контакт надежнее.
4. Делай всё по даташиту. А мы будем изменять схемы подключения... В данной статье сделан регулируемый БП. Поэтому вместо двух резисторов установлен переменный.

KT315A

Отправлено: 18.03.2011 18:00  Обновлено: 18.03.2011 18:00

Главный Технолог

Дата регистрации: 10.01.2011

Откуда: Задрищенск

Сообщений: 334

 Re: Импульсный регулятор на LM2576 Цитата:

3. У проволочных мощность повыше и контакт надежнее.


У них ТКС хороший MACTEP

Отправлено: 18.03.2011 18:42  Обновлено: 18.03.2011 18:42

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Re: Импульсный регулятор на LM2576

Хоть датчики температуры собирай...

ferrocen

Отправлено: 19.03.2011 19:51  Обновлено: 19.03.2011 19:51

Старший сотрудник

Дата регистрации: 16.12.2010

Откуда: Уже не Украина

Сообщений: 71

 Re: Импульсный регулятор на LM2576

Интересно, будет ли это работать, если вместо индуктивности использовать первичную обмотку транса на феррите, тогда со вторички брать сигнал на управление, и можно было бы несколько напряжений иметь от обмоток. Ну, а на счет помех как? Все импульсники страшно шумят!

evildesign

Отправлено: 20.03.2011 0:37  Обновлено: 20.03.2011 0:37

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Re: Импульсный регулятор на LM2576

работать будет, но не совсем хорошо. ну и от шума с такой конфигурацией не избавится

bampr

Отправлено: 21.03.2011 8:34  Обновлено: 21.03.2011 8:34

Технолог

Дата регистрации: 03.04.2010

Откуда: Украина

Сообщений: 158

 Импульсный регулятор на LM2576

так как на счет повышающего ?

evildesign

Отправлено: 21.03.2011 8:42  Обновлено: 21.03.2011 8:42

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

не предназначен для повышения- нужны другие микросхемы. огласи необходимые параметры.

bampr

Отправлено: 21.03.2011 11:48  Обновлено: 21.03.2011 11:48

Технолог

Дата регистрации: 03.04.2010

Откуда: Украина

Сообщений: 158

 Импульсный регулятор на LM2576

а может кто выложит даташиты на русском для различных вариантов... и\или с формулами как подобрать требуемые

T112-10

Отправлено: 22.03.2011 21:29  Обновлено: 22.03.2011 21:29

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Диоды из серии КД258 подойдут? Они,вроде,высокочастотные,даже быстрее некоторых импортных...

evildesign

Отправлено: 22.03.2011 21:54  Обновлено: 22.03.2011 21:54

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

не подойдет. Нужен диод шоттки.

T112-10

Отправлено: 22.03.2011 22:38  Обновлено: 22.03.2011 22:38

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576 Понятно...
Цитата:

Выходное напряжение может быть отрегулировано от минимума приблизительно 1.2 вольта до максимума близко к входному напряжению.


1,2 В - не опечатка? Т.е. можно регулировать от 1,2В почти до 40?
Ещё вопрос-ток в 1А обеспечивает во всём этом диапазоне? MACTEP

Отправлено: 22.03.2011 22:45  Обновлено: 22.03.2011 22:45

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576

Нет, не опечатка.
1А будет во всем диапазоне.

songo

Отправлено: 24.03.2011 19:55  Обновлено: 24.03.2011 19:55

Абитуриент

Дата регистрации: 29.09.2010

Откуда: Беларусь, Гродно

Сообщений: 3

 Импульсный регулятор на LM2576

я собирал преоброзователь 24-12в только делал дросель на кольце и провод около 1.0 мм держит ток 3а стабильно

KT315A

Отправлено: 28.03.2011 23:20  Обновлено: 28.03.2011 23:20

Главный Технолог

Дата регистрации: 10.01.2011

Откуда: Задрищенск

Сообщений: 334

 Импульсный регулятор на LM2576

На каком кольце?

T112-10

Отправлено: 29.04.2011 23:13  Обновлено: 29.04.2011 23:13

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Если дроссель на кольце мотать,не будет насыщения,ведь зазора нет? Без зазора при большом токе индуктивность упадёт,а ток вырастет и т.д.
Короче,нет опасности спалить микросхему?

grom

Отправлено: 01.05.2011 19:44  Обновлено: 01.05.2011 19:46

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576 эм...нехорошо товарищи! 2 суток прошло, а человеку никто не ответил.
Читаем http://radio-hobby.org/uploads/other/Drosel.pdf

Микросхему наврядли спалишь, она 3А выдерживает и внутренние цепи защиты от высокой температуры.

serg-13ua

Отправлено: 01.05.2011 20:29  Обновлено: 01.05.2011 20:29

Главный Технолог

Дата регистрации: 06.11.2010

Откуда: Украина,г.Ровеньки

Сообщений: 311

 Импульсный регулятор на LM2576 Цитата:

Если дроссель на кольце мотать,не будет насыщения,ведь зазора нет?

Данная схема работает в ключевом режиме, насыщения не будет. KT315A

Отправлено: 02.05.2011 18:46  Обновлено: 02.05.2011 18:46

Главный Технолог

Дата регистрации: 10.01.2011

Откуда: Задрищенск

Сообщений: 334

 Импульсный регулятор на LM2576

И что, можно на любом кольцевом феррите мотать?

serg-13ua

Отправлено: 03.05.2011 0:09  Обновлено: 03.05.2011 0:09

Главный Технолог

Дата регистрации: 06.11.2010

Откуда: Украина,г.Ровеньки

Сообщений: 311

 Импульсный регулятор на LM2576

Практически да.

grom

Отправлено: 03.05.2011 6:36  Обновлено: 03.05.2011 6:36

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576

у ферритов есть ограничение по частоте и насыщению.

serg-13ua

Отправлено: 04.05.2011 17:12  Обновлено: 04.05.2011 17:12

Главный Технолог

Дата регистрации: 06.11.2010

Откуда: Украина,г.Ровеньки

Сообщений: 311

 Импульсный регулятор на LM2576

Согласен, но поскольку разброс индуктивности дросселя довольно широк(порядок мкГн),то на фер. кольце прониц.1000-2000.

T112-10

Отправлено: 05.05.2011 0:39  Обновлено: 05.05.2011 0:39

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576 grom,спасибо за ссылку,очень нужная статья
Величина ёмкости С1 и С2 сильно критична? В каких пределах можно менять(для тока 1А,например)? evildesign

Отправлено: 05.05.2011 1:57  Обновлено: 05.05.2011 1:57

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

С2 выбирают в зависимости от допустимых пульсаций. С1 - от внутреннего сопротивления источника и подводящих проводов и тока через индуктивность. Но все равно- чем больше-тем лучше.

serg-13ua

Отправлено: 05.05.2011 19:43  Обновлено: 05.05.2011 19:43

Главный Технолог

Дата регистрации: 06.11.2010

Откуда: Украина,г.Ровеньки

Сообщений: 311

 Импульсный регулятор на LM2576 Цитата: Бирюкофф,енд компани,91-год,с мультиметрами достал. grom

Отправлено: 05.05.2011 21:32  Обновлено: 05.05.2011 21:32

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576

это к чему и про что сказано?

serg-13ua

Отправлено: 05.05.2011 21:48  Обновлено: 05.05.2011 21:48

Главный Технолог

Дата регистрации: 06.11.2010

Откуда: Украина,г.Ровеньки

Сообщений: 311

 Импульсный регулятор на LM2576

Без обид,просто в своё время(моё) разработки товарища Бирюкова-достали ж.Радио, с точки зрения повторяемости(много ошибок, доходили сами, интернета не было, но это было давно).

T112-10

Отправлено: 07.05.2011 19:47  Обновлено: 07.05.2011 20:22

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Собрал схему: С1-200мкФх50В,С2-470мкФх25В(3шт.параллельно)резистор-2,2кОм(подстроечный),дроссель содержит 25 витков "канатика" из 5 проводов по 0,25мм на Б22(М2000НМ)с зазором 0,2 мм.
Работает нормально,но минимальное напряжение держит плохо - на холостом ходу 1,5В, под нагрузкой(лампочка от карманного фонаря) падает до 1В. Возможно ли улучшить?

MACTEP

Отправлено: 07.05.2011 20:50  Обновлено: 07.05.2011 20:50

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576 На вход сколько подаем?
В блоке питания емкость на сколько?
Стабилизирует ли при другом, повышенном напряжении?

Производитель не гарантирует работу микросхемы от нуля, а лишь от приблизительно от 1.2В.

T112-10

Отправлено: 07.05.2011 21:00  Обновлено: 07.05.2011 22:46

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

На входе 36В (на холостом ходу),ёмкость в БП - 2200 мкФ, при другом напряжении на выходе стабилизирует отлично(проверял при 2В,6В и 12 В). При 2В(холостой ход) нагрузил на 1 Ом - упало до 1,8В. Т.е. стабилизирует от 2В и выше

evildesign

Отправлено: 08.05.2011 12:25  Обновлено: 08.05.2011 12:25

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

индуктивность попробуй изменить

T112-10

Отправлено: 08.05.2011 14:19  Обновлено: 08.05.2011 14:19

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Вначале убрал 5 витков(до 20),проверил,домотал до 30. В обоих случаях минимальное напряжение выросло до 1,7 - 1,8 В, под нагрузкой падало до 1,2 В. Но от 2В и выше по-прежнему хорошо держит напряжение даже при 1А нагрузки. Видимо,придётся устанавливать минималку 2В и последовательно с нагрузкой диод,чтобы погасить излишек

MACTEP

Отправлено: 08.05.2011 14:24  Обновлено: 08.05.2011 14:26

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576 Реостат имеется? Необходимо провести измерения, начиная от какого тока происходит стабилизания напряжения. Возможно, если у вас будет относительно стабильная нагрузка, то и напряжение будет стабилизированно.

PS Вы используете преобразователь для преобразования 36В в 1.5в ? Интересно... А что за нагрузка?

T112-10

Отправлено: 08.05.2011 18:12  Обновлено: 08.05.2011 18:12

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576 Стабилизирует,начиная от тока нагрузки 1,5-2 мА.Напряжение поддерживает 1,3В.Но при отключении нагрузки от стабилизатора напряжение плавно(в течение 1-2 сек.)возрастает до 1,7В.
Сейчас попробовал понизить входное напряжение до 25В. Стабилизация улучшилась:на холостом ходу-1,3В , под нагрузкой 1А - 1,2В.
Поясню,к чему все эти "мучения" : хочу сделать лабораторный БП с регулировкой 0-20В(ну,или хотя-бы 1,5-20В ) и током до 1А(в перспективе-до 2А). О недостатках традиционных линейных ЛБП,думаю,говорить нет необходимости,вот и ищу альтернативу в виде импульсного регулятора... MACTEP

Отправлено: 08.05.2011 18:46  Обновлено: 08.05.2011 18:46

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576

Какой резистор использовал для регулировки? Все это возможно из за того, что даже при минимальном напряжении идут импульсы, а нагрузки практически нет (один регулировочный резистор.)Вот конденсатор и заряжается выше нормы . При небольшой нагрузке напряжение стабилизируется.

evildesign

Отправлено: 08.05.2011 19:08  Обновлено: 08.05.2011 19:08

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

лабораторный импульсник? оригинально... в сети куча проектов с реле, переключающих отводы трансформатора и линейник.

T112-10

Отправлено: 08.05.2011 21:55  Обновлено: 13.05.2011 23:35

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576 Резистор СП3-1а, 2,2кОм. Окончательно испытал с 25витками в дросселе. При входном напряжении 26В удалось "выжать" 2А в диапазоне 1,2-24В. При напряжении на выходе 2-6В "просадка" напряжения под нагрузкой 2А - около 0,2В.
Надо сказать,давно пытаюсь сделать импульсный ЛБП,не найдя ничего подходящего в литературе. Долго "издевался" над стабилизатором из "Радио",влоть до применения ОУ,как компаратора,но ниже 3В получить стабильное напряжение не удавалось,видимо,знаний не хватило
Регулятор на LM2576 оказался решением проблемы...
Кстати,уже прочтя эту статью и пошарив в интернете,нашёл описание лабораторного БП на этой микросхеме в виде набора "Мастер КИТ". Только вот сомнения насчёт пульсаций и помех... Alesha

Отправлено: 22.05.2011 16:09  Обновлено: 22.05.2011 16:20

Школьник

Дата регистрации: 22.05.2011

Откуда:

Сообщений: 1

 Импульсный регулятор на LM2576

Хотел было уже паять, но нашел готовое решение. Может кому пригодится: . Постороено на LM2596. Я так понял это аналог 2576 только работает на частоте 150kHz. Схема включения та же. Кому нужно так же есть kit: .

grom

Отправлено: 22.05.2011 18:08  Обновлено: 22.05.2011 18:12

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576

Хороший интернет-магазин, и главное совсем близко. республика Марий-Эл, буквально рукой подать...

KT315A

Отправлено: 22.05.2011 21:51  Обновлено: 22.05.2011 21:51

Главный Технолог

Дата регистрации: 10.01.2011

Откуда: Задрищенск

Сообщений: 334

 Импульсный регулятор на LM2576 Цитата:

но нашел готовое решение. Может кому пригодится:


спам детектед grom

Отправлено: 27.05.2011 23:08  Обновлено: 28.05.2011 1:18

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576

максимальный КПД у этой микросхемы 88% получается, если входное напряжение отличается от выходного на 3В и меньше, при бОльших различиях КПД резко падает.

T112-10

Отправлено: 30.11.2011 21:44  Обновлено: 30.11.2011 21:44

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Микросхема, похоже, возбуждается - если прикоснуться к выводу управления(4), напряжение на выходе "скачет".
Что делать?

MACTEP

Отправлено: 30.11.2011 21:47  Обновлено: 30.11.2011 21:47

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576

Если ты не забыл припаять переменный резистор, то напряжение не должно изменяться. Или резистор слишком большого номинала использовал.

T112-10

Отправлено: 30.11.2011 21:54  Обновлено: 30.11.2011 21:54

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Резистор 2,2 кОм.

MACTEP

Отправлено: 30.11.2011 21:58  Обновлено: 30.11.2011 21:58

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576

Значит не надо касаться этого вывода! ты бы еще ко входу усилителя подсоединил палец и жаловался бы на качество звука...

T112-10

Отправлено: 30.11.2011 22:08  Обновлено: 30.11.2011 22:08

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576
А первичный источник может влиять? Питаю от автогенераторного преобразователя. Поставил между ПН и стабилизатором фильтр LC. KT315

Отправлено: 01.12.2011 16:38  Обновлено: 01.12.2011 16:38

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 2037

 Импульсный регулятор на LM2576

Твоё тело ловит наводки 50 Гц, а пальцем ты их "посылаешь" на вход ОС микросхемы.

grom

Отправлено: 13.12.2011 8:33  Обновлено: 13.12.2011 8:33

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576

В какой программе-симуляторе есть модель LM2576?

Hawk82

Отправлено: 31.12.2011 19:31  Обновлено: 31.12.2011 19:31

Студент

Дата регистрации: 31.12.2011

Откуда: г. Уфа

Сообщений: 6

 Импульсный регулятор на LM2576

Народ, а как на этой микрухе сделать стабилизатор тока?

MACTEP

Отправлено: 31.12.2011 19:40  Обновлено: 31.12.2011 19:40

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576

http://radio-hobby.org/modules/newbb/ ... .php?topic_id=651&forum=6

Hawk82

Отправлено: 01.01.2012 7:48  Обновлено: 01.01.2012 7:48

Студент

Дата регистрации: 31.12.2011

Откуда: г. Уфа

Сообщений: 6

 Импульсный регулятор на LM2576

Спасибо!

andryuha06

Отправлено: 04.01.2012 16:39  Обновлено: 04.01.2012 16:57

Абитуриент

Дата регистрации: 04.01.2012

Откуда: ekibastuz

Сообщений: 2

 Импульсный регулятор на LM2576

Есть мощнее с добавлением транзистора

andryuha06

Отправлено: 06.01.2012 18:50  Обновлено: 06.01.2012 18:50

Абитуриент

Дата регистрации: 04.01.2012

Откуда: ekibastuz

Сообщений: 2

 Импульсный регулятор на LM2576

Можно использовать за место LM2576 LM 2596 или любой другой аналог на 3и АМПЕРА .Схемы включения почти у всех одинаковы .А добавив транзистор ,и намотав помощнее дросель ,можно увеличить мощность в разы ,любого импульсного стабилизатора.

KT315

Отправлено: 06.01.2012 19:25  Обновлено: 06.01.2012 19:25

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 2037

 Импульсный регулятор на LM2576

При токе 3 А она сильно греется? А полевиком она может управлять?

grozario

Отправлено: 08.01.2012 0:25  Обновлено: 08.01.2012 0:25

Школьник

Дата регистрации: 08.01.2012

Откуда:

Сообщений: 1

 Импульсный регулятор на LM2576

Извините за вопрос, а какой резистор лучше взять, чтобы схема на выходе 2А выдавала? или что нужно сделать?

MACTEP

Отправлено: 08.01.2012 1:29  Обновлено: 08.01.2012 1:29

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576 Вы о каком резисторе? при чем тут вообще резистор? Нету здесь аппаратного ограничения. есть регулировка по напряжению.

И как понять ваш вопрос, чтоб схема 2А выдавала? Это регулятор напряжения, а не регулятор тока.

grom

Отправлено: 08.01.2012 11:30  Обновлено: 08.01.2012 11:30

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576

specially for grozario
http://radio-hobby.org/modules/newbb/ ... .php?topic_id=651&forum=6

mikes357

Отправлено: 13.01.2012 6:05  Обновлено: 13.01.2012 6:09

Сотрудник

Дата регистрации: 07.05.2009

Откуда: Казань

Сообщений: 38

 Импульсный регулятор на LM2576 в инете встречаются схемы управления для полевика, попадались пару раз. в гугле, в картинках - "LM2576+MOSFET", правда, там с фиксированным выходным 2576 использовались.
в качестве "ограничения" зарядного тока - одину схемку гугль тоже выдавал nik25

Отправлено: 14.01.2012 16:25  Обновлено: 14.01.2012 16:25

Практикант

Дата регистрации: 20.02.2010

Откуда:

Сообщений: 11

 Импульсный регулятор на LM2576

Из опыта нашей фирмы: в таком стабилизаторе стоял тороидальный дроссель на 1А (покупной). Однако при росте температуры его параметры уплывали, дроссель входил в насыщение. После замены на 2-х амперный жалоб нет (серийное устройство!)

Hawk82

Отправлено: 14.01.2012 16:46  Обновлено: 14.01.2012 16:46

Студент

Дата регистрации: 31.12.2011

Откуда: г. Уфа

Сообщений: 6

 Импульсный регулятор на LM2576

Начал экспериментировать с этой схемой и стабом тока на этой-же микрухе. В принципе все работает (и стаб. тока и стаб. напряжения), но есть некоторые вопросы, так как принцип работы понимаю смутно. Самый большой - это дроссель. Какие критерии подбора? Индуктивность должна быть равна рассчетной? Или не меньше рассчетной? Что будет, если дроссель "маловат" по индуктивности? Что, если взять дроссель с заведомо большей индуктивностью? В каких случаях происходит насыщение? Превышение определенного тока через дроссель? В ходе экспериментов в некоторых случаях дроссель начинал жестко греться, причем от выходного тока это зависило не явно. Напряжения тоже влияли.

nik25

Отправлено: 14.01.2012 18:34  Обновлено: 14.01.2012 18:34

Практикант

Дата регистрации: 20.02.2010

Откуда:

Сообщений: 11

 Импульсный регулятор на LM2576

Извини, точного ответа не дам. Индуктивность определишь по диаграмме в начале. А размер сердечника связаны с током нагрузки - в худшем случае индукция в сердечнике не должна превысить максимальную для данного конкретного сердечника (для феррита где-то 0,8 Тесла, если с головой все в порядке). Вообще-то была очень неплохая статья на эту тему в журнале "Схемотехника".

T112-10

Отправлено: 06.05.2012 2:49  Обновлено: 06.05.2012 2:49

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

КТ361: Уже при токе 2А греется здорово, хоть и импульсник. Повесил радиатор 70 см2 - чуть тёплая.

alex2104

Отправлено: 19.06.2012 23:10  Обновлено: 19.06.2012 23:10

Практикант

Дата регистрации: 19.06.2012

Откуда:

Сообщений: 9

 Импульсный регулятор на LM2576 Собрал стабилизатор для питания планшета в авто , 12в 1.5а ,через секунд 10-20 начинает грется LM2576 и напряжение падает . Пробовал менять индуктивность (сразу было примерно 400 мкг постепенно понижал до 100) результат прежний. Начал эксперементировать с С2 тоже напрасно . И тут просто забыл подпаять С2 и включил . Напряжение 12в ,ток 1.2а ,микросхема еле тёплая . Правда писк появился но не понял откуда . Решил ещё раз померять напряжение на выходе и не переключил амперметр на измерение напряжения.. В итоге сжёг микросхему... Хорошо что есть ещё одна и завтра продолжу эксперементировать . Ну и вопрос , почему без С2 работала и не грелась ? Хотя есть конечно предположение что в самом планшете на входе кондёр стоит и если так то какую ёмкость мне ставить ? Ставил на 50-220мф.. evildesign

Отправлено: 19.06.2012 23:56  Обновлено: 19.06.2012 23:56

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

выложи подробные фотки своей конструкции и схему с точными номиналами.
Не помешает описание откуда ты питал ее, какими проводами подключал, какую и как ты подключал нагрузку.

T112-10

Отправлено: 20.06.2012 5:46  Обновлено: 20.06.2012 5:46

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Странно, что сжёг, в микросхеме же защита есть (и токовая, и тепловая).

alex2104

Отправлено: 20.06.2012 14:57  Обновлено: 20.06.2012 15:38

Практикант

Дата регистрации: 19.06.2012

Откуда:

Сообщений: 9

 Импульсный регулятор на LM2576 Открыть изображение в новом окне
Монтаж навесной ,стабилизатор LM2576-12 схему брал тут Запитывал стабилизатор от акумулятора 12v 7Ah провода многожильные ... На ак-ре что под нагрузкой что без 12.4 вольт на выходе стабилизатора без нагрузки 11,8 под нагрузкой падает до 10.5 ,нагрузку давал 1.5А.

Может экземпляр такой попался ? Сегодня пробовал со второй , разницы нет что с конденсатором на выходе что без него ,греется довольно таки прилично . Завтра попробую на радиатор небольшой поцепить посмотрим ....

MACTEP

Отправлено: 20.06.2012 15:00  Обновлено: 20.06.2012 15:00

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576

Понизить с 12.4 до 12В? Смешно.
на радиатор таки надо ставить. Не тешьте себя иллюзиями, что раз импульсный, то не греется.

alex2104

Отправлено: 20.06.2012 15:26  Обновлено: 20.06.2012 15:26

Практикант

Дата регистрации: 19.06.2012

Откуда:

Сообщений: 9

 Импульсный регулятор на LM2576

Ну с 12.5в я конечно и не заморачивался-бы но в авто напряжение может и 14 и 15 быть и фиг его знает чего с планшетом от этих 15 вольт случится ....

grom

Отправлено: 20.06.2012 15:31  Обновлено: 20.06.2012 15:32

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576

при чем тут радиатор? тут вообще никакой микросхемы не нужно.
Откуда взялись 14 и 15В?

MACTEP

Отправлено: 20.06.2012 15:34  Обновлено: 20.06.2012 15:34

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576

полностью заряженный автомобильный аккумулятор выдает 14.2 В и даже немного больше

alex2104

Отправлено: 20.06.2012 15:35  Обновлено: 20.06.2012 15:35

Практикант

Дата регистрации: 19.06.2012

Откуда:

Сообщений: 9

 Импульсный регулятор на LM2576

В машине в прикуривателе при заведённом двигателе идёт 14.5 в .... Вот откуда

evildesign

Отправлено: 20.06.2012 17:51  Обновлено: 20.06.2012 17:51

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

Необходимо увеличить индуктивность.

T112-10

Отправлено: 20.06.2012 19:48  Обновлено: 20.06.2012 19:48

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Здесь вообще импульсник не нужен, только лишние помехи. При такой разнице напряжений (максимум 3В) выигрыш в КПД будет незначительный.

evildesign

Отправлено: 20.06.2012 19:52  Обновлено: 20.06.2012 19:52

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

Если человек хочет- то пусть делает. Никто его не убедит, что у него недостаточно знаний для выбора правильной топологии стабилизатора. В этом варианте уместен LDO. При таком Dropout данная микросхема не сможет стабильно работать- в результате низкий кпд , перегрев и отсутствие стабилизации.

alex2104

Отправлено: 20.06.2012 22:30  Обновлено: 20.06.2012 22:49

Практикант

Дата регистрации: 19.06.2012

Откуда:

Сообщений: 9

 Импульсный регулятор на LM2576

КПД честно говоря не очень волнует ,да и особо стабилизация не нужна . Нужен зарядник для планшетника в автомобиль чтоб ограничивал напряжение до 12в ,малогабаритный ну и чтоб не грелся .... Насчёт увеличения индуктивности уже писал , первоночально ставил где-то на 400мкг и потом плавно понижал её до 120мкг . В плане температуры и выходного напряжения ничего не менялось поэтому оставил минимальную чтоб покомпактнее сделать ( на 400 мотал на гантельке побольше)
LDO это я так понимаю линейный стабилизатор а значит при таком токе температура у него будет соответствующая... Про Dropout не понял ....
Поставил на небольшой радиатор, завтра буду пробовать ну и ещё если получится то осцилогрофом посмотрю пилу на предмет насыщения сердечника...

T112-10

Отправлено: 20.06.2012 23:08  Обновлено: 20.06.2012 23:08

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576 Чтобы снизить температуру, надо повысить КПД (в курсе, что это такое?Открыть изображение в новом окне ).
При маленькой разнице входного и выходного напряжений КПД линейного и импульсного стабилизаторов, а значит, и их температура не будут значительно различаться. grom

Отправлено: 21.06.2012 17:56  Обновлено: 21.06.2012 17:56

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576

Вывод: планшет в автомобиле запитать невозможно.

alex2104

Отправлено: 22.06.2012 8:54  Обновлено: 22.06.2012 8:54

Практикант

Дата регистрации: 19.06.2012

Откуда:

Сообщений: 9

 Импульсный регулятор на LM2576 Открыть изображение в новом окне
Получилось вот так ... Прицепил термометр к радиатору ,при токе в 1.5А греется до 65град. Впринципе я думаю не критично хотя и чувствительно ...Я понимаю что лучше конечно собрать импульсный преобразователь но думаю в такие габариты или даже примерно по любому не впишишся.. Или может уже есть интегральные решения такого преобразователя ? nik25

Отправлено: 23.06.2012 16:31  Обновлено: 23.06.2012 16:31

Практикант

Дата регистрации: 20.02.2010

Откуда:

Сообщений: 11

 Импульсный регулятор на LM2576

Обрати внимание на выходное сопротивление источника, если оно больше некоторой величины, то стабилизатор не запускается и жрет очень приличный ток. Регулярно ремонтирую платы с таким стабилизатором и пользуюсь блоком питания с возможностью ограничения выходного тока. Если после предыдущей работы забыл поставить ток на максимум - при подключении платы сразу получаю короткое замыкание источника питания.
В сути процесса не разбирался. Для информации: плата прндназначается для эксплуатации на грузовике и стабилизатор имеет 2 x 4700Мкф входной и 4700Мкф выходной емкости.
И обязательно обрати внимание на дроссель - ставь с 1,5-2x кратным запасом по току, поскольку параметры сердечник сильно зависят от температуры.

nik25

Отправлено: 23.06.2012 16:34  Обновлено: 23.06.2012 16:34

Практикант

Дата регистрации: 20.02.2010

Откуда:

Сообщений: 11

 Импульсный регулятор на LM2576

Если найдете время, что за проблемы со статьей Бирюкова?
Всегда рад узнать чужой опыт, особенно негативный.
Заранее спасибо.

nik25

Отправлено: 23.06.2012 16:35  Обновлено: 23.06.2012 16:35

Практикант

Дата регистрации: 20.02.2010

Откуда:

Сообщений: 11

 Импульсный регулятор на LM2576

Смотри LM2577

grom

Отправлено: 23.06.2012 21:39  Обновлено: 23.06.2012 21:39

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576 Цитата:

Если найдете время, что за проблемы со статьей Бирюкова?


про что статья? И кто такой Бирюков? T112-10

Отправлено: 23.06.2012 22:41  Обновлено: 23.06.2012 22:41

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Полистай "Радио" советских времён - поймёшь.

MACTEP

Отправлено: 24.06.2012 9:34  Обновлено: 24.06.2012 9:59

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6473

 Импульсный регулятор на LM2576 Я собирал в свое время несколько конструкций Бирюкова, к примеру, Цифровой измеритель RLC, Радио 1996, №3 стр38-41, Нареканий небыло, кроме мелких незначащих опечаток...

Открыть изображение в новом окне
Это Бирюков Сергей Алексеевич

Открыть изображение в новом окне
а вот Кашкаров Андрей Петрович - это что то.... Вот кого бояться надо.

alex2104

Отправлено: 25.06.2012 12:17  Обновлено: 25.06.2012 12:17

Практикант

Дата регистрации: 19.06.2012

Откуда:

Сообщений: 9

 Импульсный регулятор на LM2576

А на LM2577 будет лучше ? Там на выходе стоит биполярный транзистор .. Есть схема где на выходе полевик ,может с ним будет меньше греться?

T112-10

Отправлено: 25.06.2012 23:05  Обновлено: 26.06.2012 0:29

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576 Тяжёлый случай...
Почему-то вспомнился Аркадий Райкин: "Есть у нас грузин. Зовут его Авас. И доцент..." Дальше сами помнитеОткрыть изображение в новом окне evildesign

Отправлено: 25.06.2012 23:23  Обновлено: 25.06.2012 23:23

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

Греется не от различий в структуре ключевого элемента, а от недопустимости режима преобразователя.

alex2104

Отправлено: 26.06.2012 8:49  Обновлено: 26.06.2012 8:49

Практикант

Дата регистрации: 19.06.2012

Откуда:

Сообщений: 9

 Импульсный регулятор на LM2576

Вопрос господину filinu.
По вашему при маленькой разнице между входным и выходным напряжением не важно какой стабилизатор ,линейный или импульсный ? Как бы не так , я с кренки начал обычной ,на входе 13,5 на выходе 11,5 ток 1А ,греется просто жесть через пару секунд не тронешь ... И те же условия но уже с LM2576 ,греется конечно но несравнимо с линейным а главное что вполне пригодно для эксплуатации .....Сможете объяснить ,если только без "Аваса" ну и научных терминов с умных книжек ?

evildesign

Отправлено: 26.06.2012 9:09  Обновлено: 26.06.2012 9:09

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

2 вт и 1,2 вт несущественно. КПД тоже не сильно отличается.

T112-10

Отправлено: 26.06.2012 23:26  Обновлено: 04.07.2012 1:04

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Если стабилизатор линейный, КПД можно посчитать, как выходное напряжение, делённое на входное (не считая очень малого тока потребления самого стабилизатора). 11,5В/13,5В = 85%. Примерно такой же КПД будет и у импульсника.
У меня, например, при том же токе и напряжении LM2576 тоже грелся очень сильно, только с теплоотводом 70 см2 нагрева почти не было.
Так что если различия и есть, они незначительные и ради нескольких процентов КПД и десятка градусов нет смысла городить огород, учитывая особенно цены обеих микросхем (у нас, к примеру, кренка стоит порядка 15 рублей, а LM2576 - 100 руб.).

alex2104

Отправлено: 27.06.2012 10:22  Обновлено: 27.06.2012 10:22

Практикант

Дата регистрации: 19.06.2012

Откуда:

Сообщений: 9

 Импульсный регулятор на LM2576

Странно ,но как раз в температуре разница очень существенная ,без радиатора кренка грелась почти до дыма ...

T112-10

Отправлено: 27.06.2012 12:16  Обновлено: 27.06.2012 12:16

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Возможно, потому, что в линейном стабилизаторе всё тепло потерь достаются одной кренке, а в импульсном - распределяются между микросхемой, дросселем и диодом.
Теоретически нагрев должен быть незначительным, т.к. выходной транзистор работает в ключевом режиме, но Эвил писал, что микросхема из-за малой разницы в напряжениях работает в неправильном режиме, отсюда дополнительные потери.

KT315

Отправлено: 03.07.2012 23:22  Обновлено: 03.07.2012 23:22

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 2037

 Импульсный регулятор на LM2576

Вот бы забацали микросхему типа этой, только с возможностью подсоединить внешний полевик на выхлоп. И чтоб цена не кусалась!

grom

Отправлено: 19.03.2014 18:16  Обновлено: 19.03.2014 18:16

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1581

 Импульсный регулятор на LM2576

как ведет себя эта микруха, если снимать 3А с нее?

evildesign

Отправлено: 19.03.2014 18:44  Обновлено: 19.03.2014 18:44

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

греется. Но 3 ампера тяжело вытянуть. Кондеры на выходе надо параллелить и индуктивность крутейшую ставить.

T112-10

Отправлено: 21.03.2014 18:09  Обновлено: 21.03.2014 18:10

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

Оказывается, есть полный отечественный аналог этой микры - .

evildesign

Отправлено: 21.03.2014 21:28  Обновлено: 21.03.2014 21:28

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

Если можно так назвать полностью стыренный кристалл древней микросхемы, то да, аналог есть...

KT315

Отправлено: 30.03.2014 18:21  Обновлено: 30.03.2014 18:21

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 2037

 Импульсный регулятор на LM2576 Собрал похожую схему, на LM2576-ADJ. Не поверите... Замеряя КПД, подсоединяю к ее 1 ножке плюс питания с накопительного конденсатора - она моментально выгорает! Так спалил 2 штуки! Не знаю, почему они этого так боятся...
А ещё, когда от плюса накопительного конденсатора до 1 ножки микросхемы перепилил дорожку, и подпаял два проводка, чтобы мультиметром замерить потребляемый ток - дроссель стал шипеть и попискивать  Когда замыкаешь саму перепиленную дорожку - тишина. T112-10

Отправлено: 31.03.2014 0:40  Обновлено: 31.03.2014 0:45

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576 Цитата:

evildesign
Если можно так назвать полностью стыренный кристалл древней микросхемы, то да, аналог есть...


Лучше пусть стыренное нашими, чем кЕтайцами...

КТ361, уверен, что у тебя не фуфло? Первое включение надо через лампочку делать.

lebowski

Отправлено: 18.05.2014 21:00  Обновлено: 18.05.2014 21:00

Школьник

Дата регистрации: 18.05.2014

Откуда:

Сообщений: 1

 Импульсный регулятор на LM2576

По каким соображениям выбран номинал R2-2 кОм?Просто заглянул в даташит,а там номинал вообще 50 кОм! Просто хотелось бы прояснить этот момент.

evildesign

Отправлено: 18.05.2014 23:21  Обновлено: 18.05.2014 23:21

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3385

 Импульсный регулятор на LM2576

Не имеет назначения -это всего лишь делитель.

KT315

Отправлено: 18.05.2014 23:41  Обновлено: 18.05.2014 23:41

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 2037

 Импульсный регулятор на LM2576

Какой у микросхемы входной ток по feedback?

T112-10

Отправлено: 18.05.2014 23:42  Обновлено: 18.05.2014 23:45

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576

А в даташите нет?
Вообще, регулировочный резистор надо ставить поменьше сопротивлением, чтобы он играл роль минимальной нагрузки и на ХХ напряжение не повышалось.
В даташите по-видимому указано максимальное сопротивление, с которым микра работает стабильно.

well

Отправлено: 21.05.2014 11:35  Обновлено: 21.05.2014 11:41

Технолог

Дата регистрации: 11.11.2010

Откуда: минск

Сообщений: 188

 Импульсный регулятор на LM2576

               Господа,здравствуйте!Загляните выше,кому охота.Там есть всё на эту тему.Я делал сей девайс,правда по своей печатке.Ничего не взрывается и не кипит.Дроссель-распылённое железо от большого желтого кольца компового питателя,от индуктивности которого зависит правильная работа БП.Читайте.

T112-10

Отправлено: 21.05.2014 23:39  Обновлено: 21.05.2014 23:39

Технический Директор

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 2058

 Импульсный регулятор на LM2576 Спасибо, хорошая ссылка. Много полезного нашёл. well

Отправлено: 23.05.2014 11:03  Обновлено: 23.05.2014 11:06

Технолог

Дата регистрации: 11.11.2010

Откуда: минск

Сообщений: 188

 Импульсный регулятор на LM2576

Пожалуйста.                                               Служить бы рад-Выслуживаться тошно.(А.С.Пушкин)


Источник: http://radio-hobby.org/modules/news/article.php?storyid=445


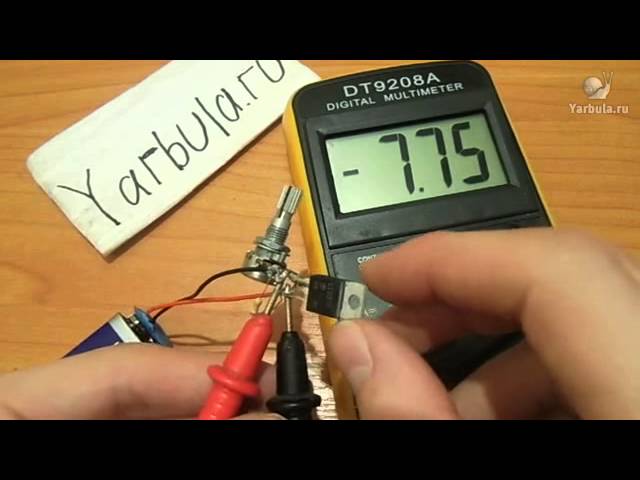

Как сделать регулятор напряжения фото



Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения

Как сделать регулятор напряжения
