Ни для кого не секрет, что Passat B3 считается наиболее распространённым автомобилем из всего модельного ряда Volkswagen. Эта машина надёжна, вместительна, проста в обслуживании, долговечна. Она отлично заводится даже в сильный мороз и имеет множество других достоинств. Но есть у неё и недостатки, к числу которых относится не слишком удачная система моновпрыска. О том, как произвести ремонт и настройку системы на Фольксваген Пассат своими руками, мы и расскажем в данной статье.

Содержание

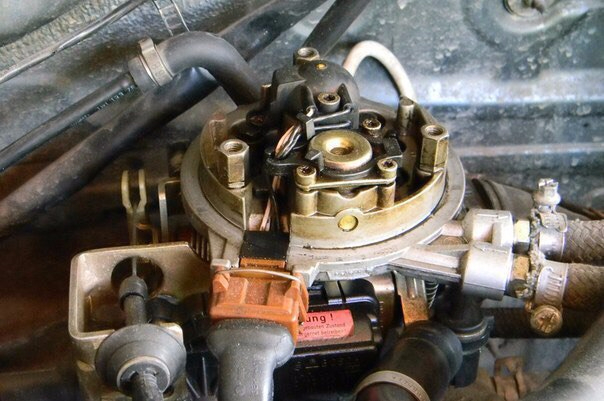

Устройство моновпрыска на Фольксваген Пассат

Моновпрыск автомобиля Volkswagen Passat B3

Система моновпрыска на Volkswagen Passat B3

Моновпрыск — это разновидность системы подачи топлива в камеры сгорания двигателя. От всех остальных она отличается тем, что форсунка в ней всего одна и только через неё все цилиндры получают топливную смесь. У моновпрыска есть как плюсы, так и минусы. С одной стороны, двигатель с моновпрыском запускается легче, поскольку за работой системы следит специальный клапан, да и сконструирован моновпрыск проще, чем классический инжектор. С другой стороны, ремонт моновпрыска обходится дороже, и его работа сильно зависит от качества электропитания.

Признаки и причины неисправности

Симптом неравномерного моновпрыска чаще всего один: обороты двигателя внезапно начинают «плавать», и он плохо реагирует на нажатие педали газа. Это может произойти как непосредственно после запуска мотора, так и в ходе поездки. Сам ремонт системы моновпрыска занимает не так много времени. Значительно больше времени уходит на выявление причины поломки. Эта задача в Volkswagen Passat B3 серьёзно осложняется тем, что на этой машине отсутствует модуль подключения компьютера, а следовательно, нельзя быстро провести полноценную диагностику.

Перечислим самые распространённые причины неравномерного впрыска:

  • Прокладка, установленная прямо под моновпрыском, утратила свою герметичность.
  • Отошли контакты проводов, находящихся под датчиком моновпрыска.
  • Неполадка возникла после того, как свечи зажигания заменили новыми.
  • Нарушена герметичность крышки трамблёра (причём трещина может быть не видна невооружённым глазом, но её будет достаточно для появления сбоев в распределении топлива).
  • Компрессия, создаваемая бензонасосом, слишком высока (или наоборот — слишком низка).
  • Дроссельная заслонка засорилась или покрылась толстым слоем нагара.
  • Нарушена целостность проводов, идущих к датчику, следящему за положением дроссельной заслонки.

Необходимые инструменты

  1. Отвёртка с плоским жалом (средних размеров).
  2. Комплект рожковых ключей.
  3. Комплект новых свечей зажигания.
  4. Комплект торцовых головок с воротком.
  5. Мультиметр.
  6. Наждачная бумага.
  7. Изолента.
  8. Набор плоских щупов.
  9. Новая прокладка под моновпрыск.
  10. Новая крышка трамблёра.

Ремонт и регулировка (с фото)

  1. Открывается капот, с помощью торцовой головки на 10 откручивается моновпрыск, прокладка под ним заменяется новой. Снятие моновпрыска с автомобиля Volkswagen Passat B3

    Моновпрыск снимается торцовой головкой

  2. Тщательно проверяются контакты датчика моновпрыска. Если они окислились — зачищаются наждачной бумагой.
  3. Если проблемы наблюдаются после замены свечей зажигания, в двигатель возвращаются старые свечи и он вновь проверяется на стабильность работы. Если выясняется, что проблема именно в свечах, в двигатель устанавливается другой комплект новых свечей (лучше, если они будут от другого производителя) и снова проводится проверка.
  4. Крышка трамблёра заменяется новой.
  5. Откручивается бензонасос, дроссельная заслонка очищается от копоти. Бензонасос Volkswagen Passat B3

    Бензонасос снят, можно осматривать провода и датчик

  6. Проводится визуальный анализ проводов на датчике заслонки и оценивается целостность их изоляции и плотность контактов. В повреждённых местах провода датчика обматываются изолентой.
  7. Как правило, после какого-то из вышеперечисленных действий проблема неравномерного впрыска решается. Но перед установкой на автомобиль моновпрыск обязательно настраивается. С помощью мультиметра измеряется сопротивление на выходах датчика температуры поступающего воздуха. Результат замера сравнивается со значением, указанным в инструкции по эксплуатации автомобиля (ориентировочно: если температура воздуха в момент замера комнатная и составляет 25°С, то сопротивление должно составлять 1.8 кОм). Замер сопротивления моновпрыска Volkswagen Passat B3

    Сопротивление на выходах датчика измеряется мультиметром

  8. Далее датчик поступающего воздуха немного нагревается с помощью обычной зажигалки, при этом отслеживается изменение его сопротивления. Если оно при нагреве датчика снижается, а при охлаждении увеличивается, значит, датчик исправен и проблем с ним после установки не будет.
  9. Тем же мультиметром измеряется сопротивление форсунки (на этой модели Volkswagen оно варьируется в пределах от 1,3 до 1,6 Ом).
  10. Теперь в моновпрыске выставляется точный зазор холостого хода. С автомобильного аккумулятора на контакты регулятора впрыска подаётся напряжение в 12 В. Акселератор при этом устанавливается в крайнее положение. Мультиметр переключается в режим «короткого замыкания» и его контакты подключаются к регулятору на акселераторе. Необходимо добиться того, чтобы между концевиком акселератора и штоком появился небольшой зазор, ширина которого не должна превышать 0.5 мм (это расстояние проверяется плоским щупом, который вставляется в образовавшийся зазор). На мультиметре при этом должно отобразиться короткое замыкание. Если его нет, значит, зазор слишком велик и он уменьшается с помощью регулировочного болта (он находится под моновпрыском).
  11. Теперь регулируется дроссельная заслонка. Блок моновпрыска устанавливается на двигатель, разъём подключается к форсунке. Также подключаются датчики положения заслонки и поступающего воздуха. Подключаются топливные трубки. После этого с аккумулятора снимается отрицательная клемма, а ключ в замке зажигания поворачивается. При этом происходит сброс всех настроек в бортовом устройстве, в том числе и настроек положения заслонки. Они автоматически устанавливаются на значения, установленные производителем по умолчанию. После сброса отрицательная клемма снова подключается. Проверка контактов в разъёме заслонки на установленном моновпрыске Volkswagen Passat B3

    Моновпрыск установлен, проверяются контакты заслонки

  12. Мультиметром измеряется напряжение на пятом и первом контактах в разъёме заслонки (зажигание при этом включено). Оно не должно превышать 6 В. Затем мультиметр переключается на первый и второй контакты разъёма заслонки. Напряжение там должно составлять 0.184 В. Схема контактов в разъёме заслонки на Volkswagen Passat B3

    Так контакты располагаются в разъёме дроссельной заслонки Volkswagen Passat B3

  13. Если этих значений напряжения не наблюдается, то производится настройка: 4 винта на крышке заслонки ослабляются, мультиметр подключается к первому и второму контакту разъёма, крышка при этом поворачивается либо в одну, либо в другую сторону. Напряжение, фиксируемое мультиметром, при этом меняется. Как только будет найдено положение крышки с оптимальным напряжением, болты затягиваются. На этом регулировка завершается.

Видео о работе с системой

Как видно из этой статьи, при ремонте моновпрыска на Volkswagen Passat B3 автомобилисту придётся действовать методом исключения, раз за разом проверяя и отбрасывая возможные причины неравномерной подачи топлива до тех пор, пока не будет установлен настоящий «виновник». Это занимает много времени, но это единственный способ точно выявить причину неполадок. А дальше всё зависит от показаний мультиметра, который обязательно должен быть качественным (пользоваться дешёвыми китайскими приборами при выполнении этой работы категорически не рекомендуется).
